了解EMC：
EMC定义：没有传递或放射过量的电磁能，也不受内部或外部能量影响的电子装置是处于电磁兼容状态的。
构建和谐的社会，需要构建和谐健康的生存环境。世界发展到网络时代的今天，我们是依赖愈来愈多的电子仪器和电器设备而存在的，而这些结构精密的器械产生的电子信号很容易吸收和传播电磁辐射（EMI）或射频干扰（RFI），同时在运作过程中还会产生静电。由于EMI、RFI、静电无时无刻不影响到我们的生活，因此我们需要一个和谐的状态：EMC状态。
静电的存在、产生、危害：
静电在自然界几乎是无处不在；
静电的产生源于塑料的电子结构，具有不同介电常数或不同电荷释放能力的两种材料接触摩擦时会发生电荷的转移或堆积，分离后有电位（电压）而有可能发生静电放电(ESD)；
静电放电(ESD)的危害性：
1、引燃或引爆可燃性的环境：加油站、矿洞，纺织作坊
2、改写或擦掉磁性媒介的数据
3、延缓数据的读出和写入的速度
4、损害或摧毁敏感的电子元件
5、误导电子设备错误动作：通信设备、计算机、指挥和控制系统
电磁干扰存在、产生、危害
电子仪器和电器设备都是由集成电路（IC）或大规模集成电路（LIC）制造（如通信设备、计算机、指挥和控制系统、音响产品、家用电器、磁带录音机、文字处理机），都容易产生（吸收和传播）电磁辐射（EMI）或射频干扰（RFI）。
电磁干扰(EMI、RFI)的危害性：
EMI、RFI是一种传递或放射的能量，而且电子仪器和电器设备使用的电流多是微电流，加上自身的电磁干扰从而破坏设备的电磁兼容（EMC），造成动作错误或图像故障。
近年来，随着电子工业的的高速发展以及各种电子产品数量的急剧增多，电磁干扰已成为一种新的社会公害，必须对其进行屏蔽防护。一个理想的EMC状态是可以做到的。
了解电磁屏蔽
电磁屏蔽是通过导电媒介将电磁辐射（EMI）或射频干扰（RFI）、静电等的反射、吸收或传导到地面使之衰减，或使其强度降低到允许范围之内，或将其限制在指定的空间范围内的一种技术手段。
就塑料而言，我们根据屏蔽能力的不同从四个方面入手：
1、把塑料的表面做到不产生静电（抗静电型）；
2、即使产生静电，把塑料做成能导走静电的材料（耗散型）；
3、把塑料做成导体（导电型）；
4、把塑料做成超导体（屏蔽型）。
电荷半衰期和表面电阻与聚合物抗静电性能的等级
|
表面电阻
（欧姆） |
电荷的半衰期
（秒） |
等级 |
|
<1010 |
<1 |
很好 |
|
1010 - 1011 |
1 - 10 |
好 |
|
1011 - 1012 |
10 - 60 |
一般 |
|
>1012 |
>60 |
差 |
|
填料种类 |
填料名称 |
|
碳系 |
碳黑 |
超导碳黑、乙炔碳黑、炉法碳黑 |
|
碳纤维 |
东丽T700SC，12K；台塑TC12K33 |
|
石墨 |
|
|
碳纳米管 |
|
|
金属系 |
金属粉和碎屑 |
铜、银、镍 |
|
金属片 |
铝 |
|
金属纤维 |
铝、镍、不锈钢 |
|
氧化物 |
氧化锌、TiO2 |
|
晶须 |
导电性钛酸钾纤维 |
|
纳米粒子 |
| |
|

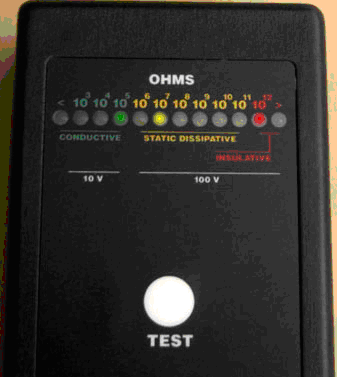

测试(鉴别)材料类型的仪表及材料表面电阻范围
Conductive(导电～EMI屏蔽)→Static Dissipative(抗静电)→Insulative(绝缘)
导电、（ESD）材料、EMI屏蔽塑料
通过添加高比表面的导电填料共混、挤出、造粒而得到：
无机导电填料的种类(www.resinda.com)
屏蔽效果的好坏，取决于导电填料的分散性和较高的添加量。
1、导电ESD材料
2、EMI屏蔽塑料
其它了解：

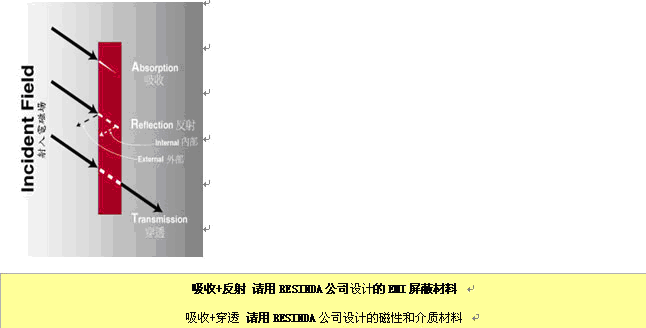

当电磁波遇到材料时有三种科学的现象发生：
1、吸收 —转化为其它形式的能量，如热能。吸收情況依赖材料的厚度和电磁场的磁性。
2、反射 —前面、背面、內部反射，与材料的厚度无关。
3、穿透 —能量穿透材料。
|
